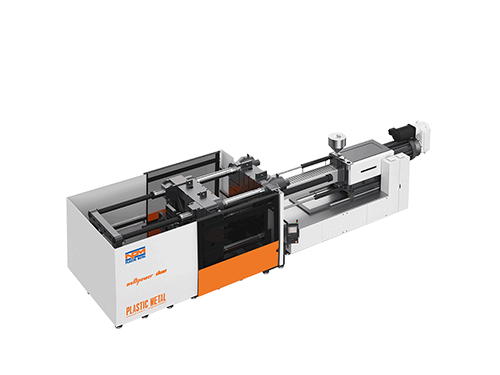

Інжекційно-ливарна машина Plastic Metal серії Duo H

Термопластавтомати для лиття duo підходять для штампування виробів великих розмірів завдяки великій площі довжини відкриття.

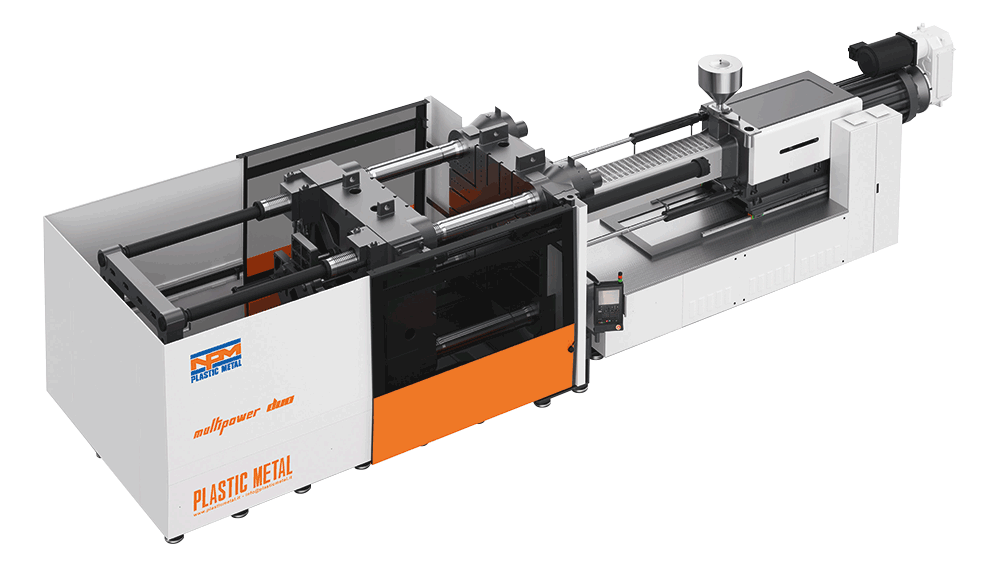

Інжекційно-ливарна машина Plastic Metal серії Duo H

Завдяки ретельній розробці, а також можливості налаштування зі спеціальним обладнанням, модель duo є особливо продуктивною у виробництві виробів автомобільної промисловості, дизайну, меблів та освітлення.

DUO H – ДВІ ПЛИТИ

Термопластавтомати лінії Duo підходять для штампування великогабаритних виробів завдяки великій площі довжини відкриття, а також можливості виробляти вироби значної глибини. Надзвичайно компактні розміри цих машин у дві плити, мають спрямовуючі колони спереду та ззаду, повністю незалежні від руху рухомої плити та тоннажних тягових гайок, утоплених у фіксованій площині для високої надійності та герметизації.

Плита виштовхувача великого розміру з поєднанням виштовхування при відкритті форми. Обертання гвинта здійснює гідравлічний двигун у версії Unyka і, на запит, з електричним двигуном у версії Multipower. Рух упорскування здійснюється за допомогою двох гідравлічних циліндрів паралельних та симетричних по відношенню до вузла пластифікації. Гідравлічна система – енергозберігаюча, заснована на використанні насосів та інверторного керування, що дозволяє заощаджувати до 40% енергії.

П'ять рухів

ВУЗЕЛ ВПРИСК

Рух упорскування контролюється гідравлікою, що дає значну силу тиску та високу швидкість. Найскладніший рух термопластавтомату визначає якість досягнення виробленого продукту. Управління рухів по осях, покладене на сервоклапан (moog), у замкнутому контурі швидкість, тиск і протитиск гарантують оптимальні умови, необхідні для складного формування.

ПЛАСТИФІКАЦІЯ

Обертальний рух гвинта керується електричним двигуном. Це безщітковий двигун з водяним охолодженням, який обертає циліндричний триступінчастий редуктор з паралельними валами, щоб знизити витік навантаження і рівень шуму. Високий момент, що крутить, дозволяє пластифікувати всі типи термопластичних матеріалів, технічні і "тверді". Привід керування дозволяє використовувати тільки необхідну енергію для пластифікації під час завантаження матеріалу. Допускається також поєднання рухів в інших фазах роботи термопластавтомату.

РУХ САЛАЗОК

Рух санок до прес-форми здійснюється за допомогою двох гідравлічних циліндрів, які утримують вузол упорскування в заданому положенні з практично нульовим споживанням енергії. Після завантаження системи зворотний клапан запобігає спорожненню циліндрів.

ЦЕНТРАЛЬНЕ ВИТАЛКУВАННЯ

Виштовхування здійснюється за рахунок гідравлічного приводу, що дає достатню силу вилучення, довжину, а також високу гнучкість у приєднанні штовхачів прес-форми. Допускається також поєднання рухів штовхача у фазі відкриття прес-форми.

Пропорційний розподільник дозволяє проводити незалежне регулювання всіх параметрів виштовхування.

ГРУПА ЗМИКАННЯ

Механізм відкриття/закриття прес-форми у дві плити компактний та великих розмірів, для швидкого заміни прес-форми за допомогою автоматичного регулювання товщини прес-форми. Гідравлічна система управління приводиться в дію від сервонасоса, який контролює та модулює рух для високої економії енергії до відключення двигуна при припиненні рухів. Напрямні колони керуються спереду та ззаду, повністю незалежні від руху рухомої плити. та тоннажу тягових гайок, утоплених у фіксованій площині для високої надійності та герметизації. Забезпечують точність у русі та швидше блокування. Тонові тягові гайки, втоплені у фіксованій площині для високої надійності герметизації та кращої можливості руху в робочій зоні.

ГІДРАВЛИЧНА ГРУПА: АКУМУЛЯТОРИ

Шестерний насос, керований від електричного двигуна невеликих розмірів, здійснює зарядку акумуляторної системи, забезпечуючи необхідні умови використання. Досягши встановленого рівня заповнення акумулятора, двигун вимикається, щоб мінімізувати споживання енергії. Увімкнення та вимкнення

керується інвертором, збільшуючи таким чином ефективність системи. На осі лиття під тиском, отримують надзвичайно високу продуктивність і дуже точний контроль тиску, а також можливість контролю виштовхувача і радіальних домкратів поєднаних з іншими рухами. Позитивні сторони застосування різноманітні: надійність, висока продуктивність, точність, економія енергії, гнучкість системи.

ІНТЕЛЕКТУАЛЬНЕ ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ

Змішаний інтерфейс оператора з відео дотиком та фізичних кнопок для ручного керування, дозволяє впливати на всі параметри у простій та інтуїтивно зрозумілій формі.

Переваги:

  1. Максимальна надійність системи у часі
  2. Економія електроенергії – гарантована
  3. Система закриття двох плит
  4. Акумулятори для упорскування (версія Н)
  5. Обертання гвинта – електричне (гідравлічне за запитом)
  6. Бездротовий доступ до Інтернету для надання допомоги на відстані
Технические параметры
